集積化アクティブ磁界プローブ

LSIからのEMI^*ノイズの測定、プラズマ中の磁界分布の測定などを目的とした世界初のアクティブ型磁界プローブを開発しました. 検出ループコイルと増幅器を１チップに集積化することで、高感度、高空間分解能を有したプローブを実現しています.　また、本プローブはCMOS回路技術を用いることで不要な電界成分を除去することができます.
^*Electromagnetic Interference

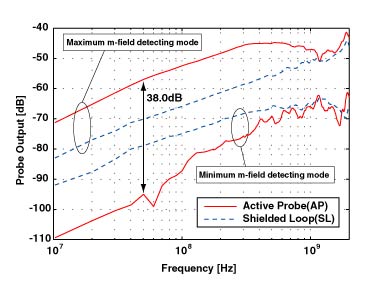

試作したアクティブ型磁界プローブ	試作プローブの感度比較

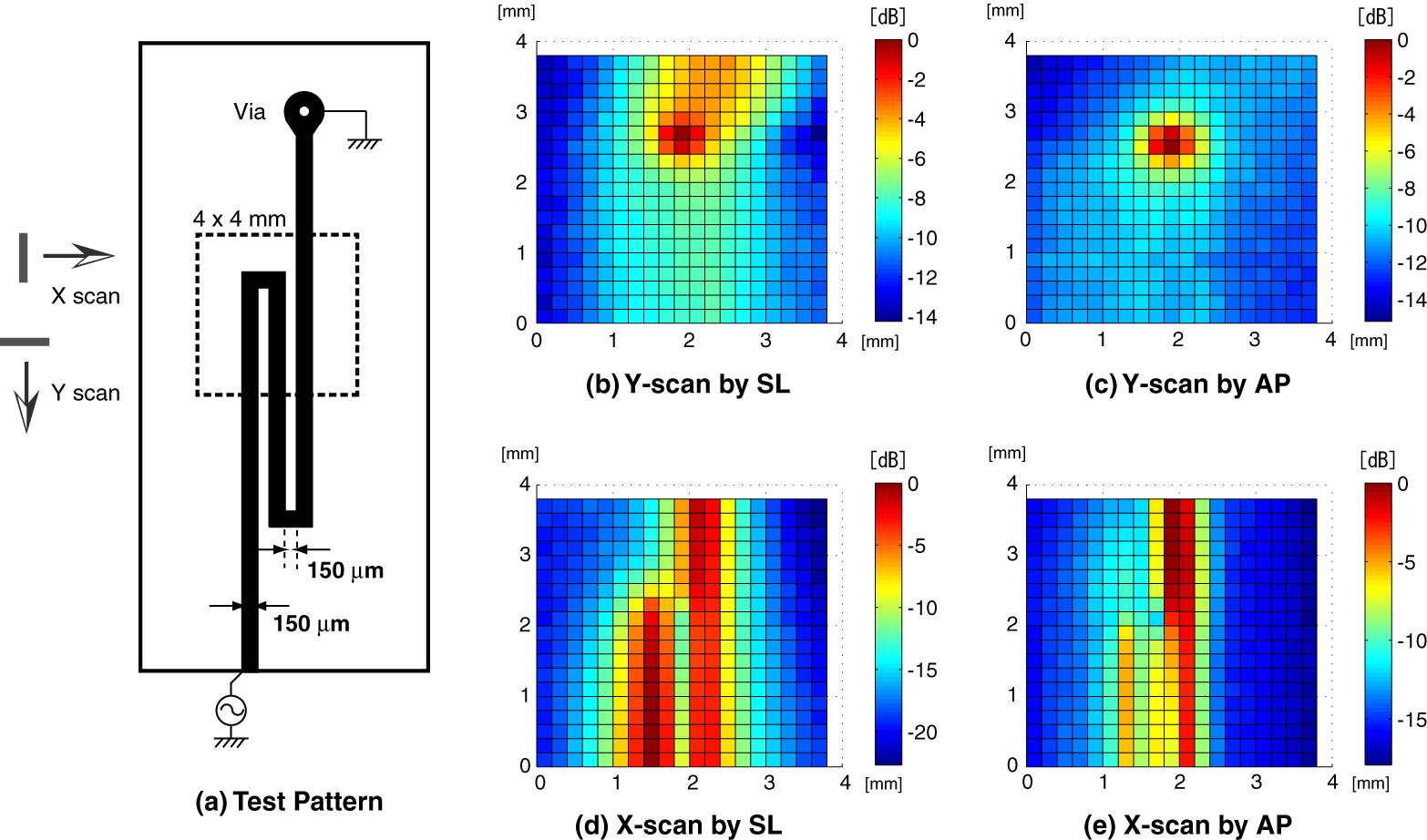

試作プローブによる2次元磁界マップ
