高速度イメージセンサ

高感度,高グレースケール諧調を実現する3500frame/s,512x512画素の高速度ディジタルCMOSイメージセンサを開発しました. 提案するセンサは,全差動カラム巡回型A/D変換器を集積することで,3500frame/sの高速撮像においても12bitの高グレースケール性能を得ます. 電子シャッタ機能と高感度特性を得るため,S/H回路とチャージアンプ回路を組み込んだ画素回路を新たに考案しました. 試作した回路のダイナミックレンジは60dB,感度性能は従来発表の2倍以上を達成しました.この成果は2006年のSymp. on VLSI Circuitsで発表しております.

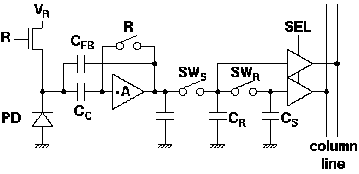

試作した3500fps/s高速度CMOSイメージセンサ 電子シャッタ機能を有する高感度画素回路

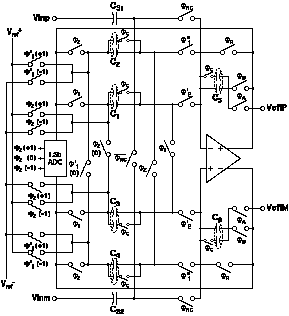

カラム集積2段巡回型14bitA/D変換器 高速撮像画像(@3500fps)

文献

  1. M. Furuta, T. Inoue, Y. Nishikawa, S. Kawahito,"A 3500fps High-speed CMOS Image Sensor with 12b Column-Parallel Cyclic A/D Converters", Proc. 2006 Sympo. on VLSI Circuit, pp.276-277, 2006
  2. M. Furuta, Y. Nishikawa, T. Inoue, S. Kawahito,"A High-Speed, High-Sensitivity Digital CMOS Image Sensor With a Global Shutter and 12-bit Column-Parallel Cyclic A/D Converters", IEEE Journal of Solid-State Circuits, Vol.42, No.4, pp.-, 2007
