サンプル値回路のノイズ解析

スイッチトキャパシタ回路などのサンプル値アナログ回路のノイズr.m.s.値を計算する手法として,伝達関数を用いる手法および過渡解析シミュレーションを行う手法を確立しました.熱雑音と1/f雑音(フリッカーノイズ)を考慮して,スイッチトキャパシタ回路を用いた,CMOSイメージセンサの高ゲインカラムアンプの解析を行ったところ,これらの手法による結果がほぼ一致することを確かめました.

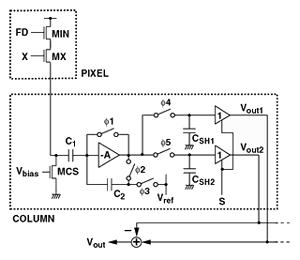

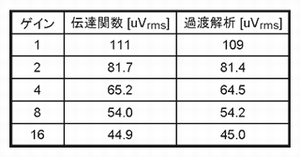

スイッチトキャパシタアンプを用いたCMOSイメージセンサの信号読み出し回路 2つの解析手法比較(入力換算ノイズr.m.s.値)

応用分野

A/D変換器やイメージセンサなどの多くのアナログ回路は,信号をサンプリングする操作が含まれており,それらの回路のノイズ解析に本手法を適用することができます.適切な解析モデルとパラメータを計算に用いることにより,設計段階におけるノイズの詳細な見積もりが可能となります.

文献

  1. N. Kawai, S. Kawahito,"Noise analysis of high-gain low-noise column readout circuits for CMOS image sensors", IEEE Trans. Electron Devices, Vol.51, No.2, pp.185-194, 2004
